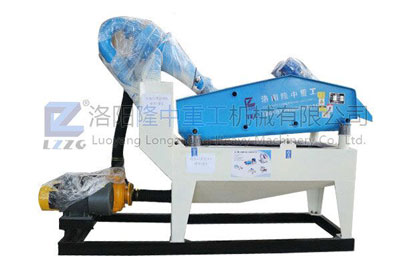

LZ细沙回收机

LZ细沙回收机

产品简介:

细沙回收机主要是通过泥沙分离、细砂提取收集有效解决细砂、细料的回收问题,因此也叫泥沙分离机、细砂提取机、细沙收集机、尾砂回收机、尾矿回收机……

在线咨询-询问报价

产品简介

【细沙回收机视频】

产品介绍

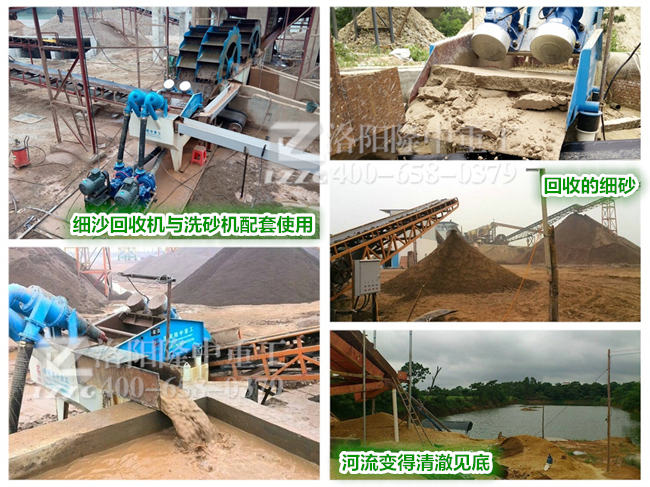

细沙回收机主要是通过泥沙分离、细砂提取收集有效解决细砂、细料的回收问题,因此也叫泥沙分离机、细砂提取机、细沙收集机、尾砂回收机、尾矿回收机,该机可安装于砂石料生产线或者选矿生产线的尾端,即在洗砂机、球磨机磁选机的后边加上细沙回收机,可以一方面降低细沙流失量而减少环境污染,另一方面使细沙得到充分的利用,提高了企业的回报率和物料的经济价值。


解决问题

传统的湿法制砂生产线由给料设备、破碎设备、制砂设备、洗沙设备以及筛分设备、输送设备组成,其中洗沙设备主要有两种:轮式洗砂机和螺旋洗砂机,但是不论采用何种形式的洗砂机,其较高的缺点就是细砂(0.16mm以上的颗粒)流失的严重,有的甚至流失20%以上。这不但损失严重,而且还严重影响沙子的级配,造成级配不合理,细度模数偏粗,大大降低了机制砂的产品的质量,过多的细砂排放,还会造成环境的污染。为解决上述问题,我公司成功研制了LZ系列细沙回收机。


适用范围

细沙回收机可用于陶瓷原料加工系统的脱水环节、选矿厂的尾矿回收处理、石英砂的加工系统、水电站砂石料的加工系统等,可以有效的解决细沙、细料的回收问题。

例如一些陶瓷原料的脱水环节用的是真空过滤机,投资大、耗电量大,需要经常更换滤布等,使用起来特别的不方便,用细沙回收机可以代替过滤机,来进行物料的脱水,达到干堆和运输的要求,且细沙回收机的投资小、耗电量小、操作使用方便,是企业减少成本保护环境提高回报率的明智选择。

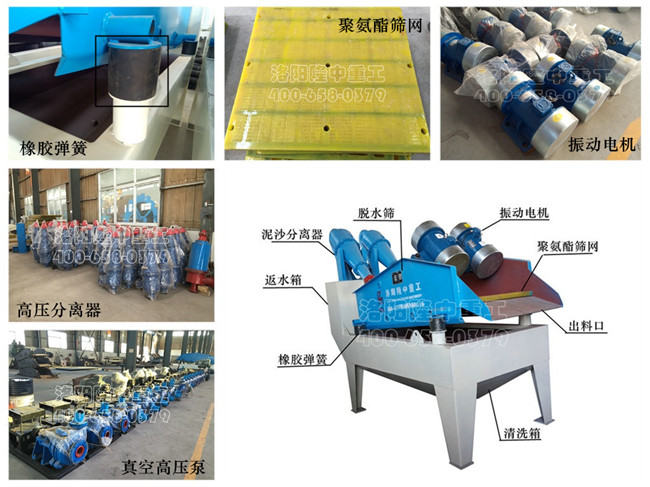

主要部件

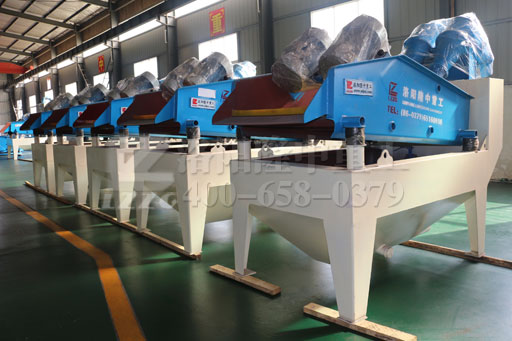

LZ系列细沙回收机设计合理,使用方便,主要有以下结构部件:由电机、真空高压泵、泥沙分离器、TS脱水筛、清洗槽、返料箱。

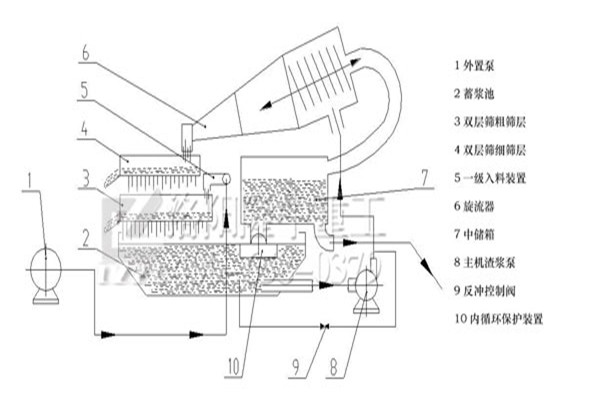

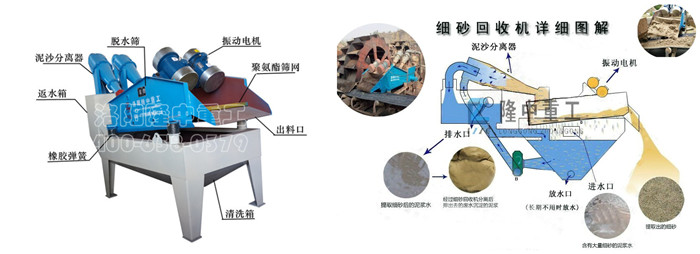

工作原理

泥沙分离器是细沙回收机工作的核心部件,真空高压泵在整个设备中起到了至关重要的作用。

洗槽内的砂水混合物在真空高压泵的作用下,被高速输送至泥沙分离器;细砂在泥沙分离器内经过离心、分级、浓缩,末尾从沉砂嘴排出;经脱水筛脱水后,实现了的泥沙分离效果;分离后的泥水及少量细砂,从泥沙分离器上部的溢流口经返料装置回到 清洗槽,实现了细砂的循环回收及水资源的重复利用,达到了节能的效果。当清洗槽内泥土含量过高时,向清洗槽内加入的泥沙混合物及水,使液面升高,末端从出水口排出。


性能优势

1、高品质筛网,质量保证

脱水筛采用聚氨酯筛网寿命更长,且不会堵孔。

2、高品质泥沙分离器,使用寿命长

泥沙分离器内衬聚氨酯,提高了整个装置的使用寿命,可顺利完成料浆浓缩,液体澄清等工作。

3、工艺先进,结构精密

借鉴世界先进制造工艺,数字化分析各部件运行情况,内部结构精密,设备使用寿命大大延长。

4、充分回收,减负沉淀池

细砂得到充分回收,减少沉淀池的工作量,降低了沉淀池的清理成本。

5、结构简单,检修方便

经过多次现场试验和改进,精简多余部件,设备整体结构简洁,回收能力强,操作和维护方便,运营费用低。

6、专业定制,量身打造

专业工程师可根据用户的不同要求,设计合理的解决方案。

7、噪音低,粉尘少

设备参照国家环保标准,噪音低,可配套设备除尘,施工环境符合环保要求。

技术参数

型号 水泵 分离器规格(mm) 筛网材质 处理量 (m³/h) 重量 (kg)
  功率(kw) 材质     功率(kw)
LZ250 7.5-11 Cr26 250 进口聚氨酯 2×0.55 30-80 2050
LZ300 11-15 Cr26 300 进口聚氨酯 2×0.75 40-100 2200
LZ350 15 Cr26 350 进口聚氨酯 2×0.75 70-130 2555
LZ550 15-22 Cr26 550 进口聚氨酯 2×1.1 100-220 3250
LZ650 18.5-30 Cr26 650 进口聚氨酯 2×1.1 120-272 3945
LZ750 37-55 Cr26 750 进口聚氨酯 2×1.5 180-350 4900
LZ900 55-65 Cr26 900 进口聚氨酯 2×2.2 250-500 5650
LZ1200 60-74 Cr26 1200 进口聚氨酯 2×2.2 500-650 6750

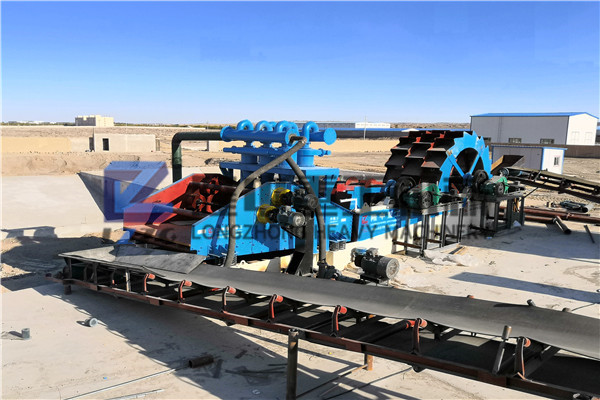

生产线配置

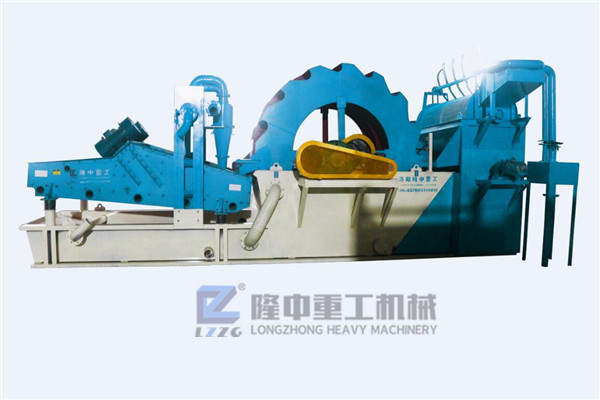

新型湿法制砂生产线主要由给料设备、破碎设备、制砂设备、洗沙设备、筛分设备、输送机以及细沙回收机组成,其工艺流程如下所述:

石料由振动给料机均匀地送到破碎机进行粗破,粗破后的物料由胶带输送机送入到制砂机进行进一步破碎,细碎后的物料被输送到振动筛进行筛分,达到成品粒度要求的物料被送入洗砂机清洗,清洗后由成品输送带输出即为成品;未达到成品粒度要求的物料从振动筛返回制砂机重新加工,形成闭路多次循环。成品粒度可按用户的需求进行组合和分级。

传统的制砂生产线到此为止,但是新型环保制砂生产线还有末尾一道程序,那就是洗砂机排出的泥浆水进入LZ细沙回收机,经过该机的脱水、分级、清洗三种功能,回收0.16mm的以下的细砂,保护了水资源环境,增加了客户的收益。

新型洗砂生产线工艺流程
